Účel

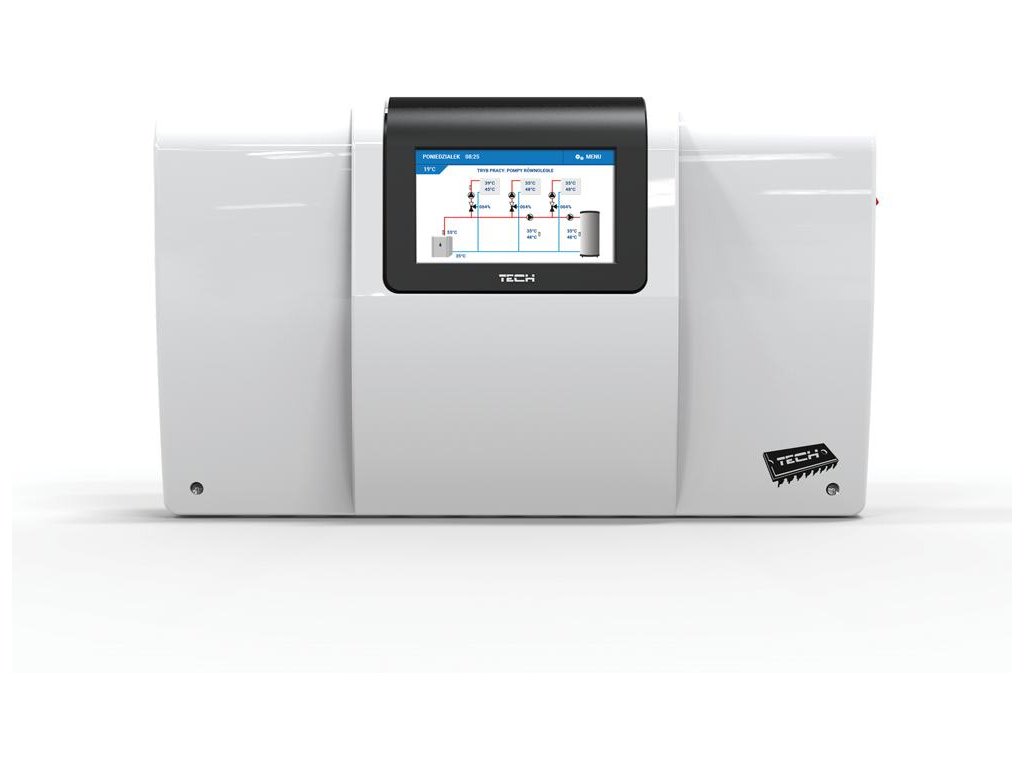

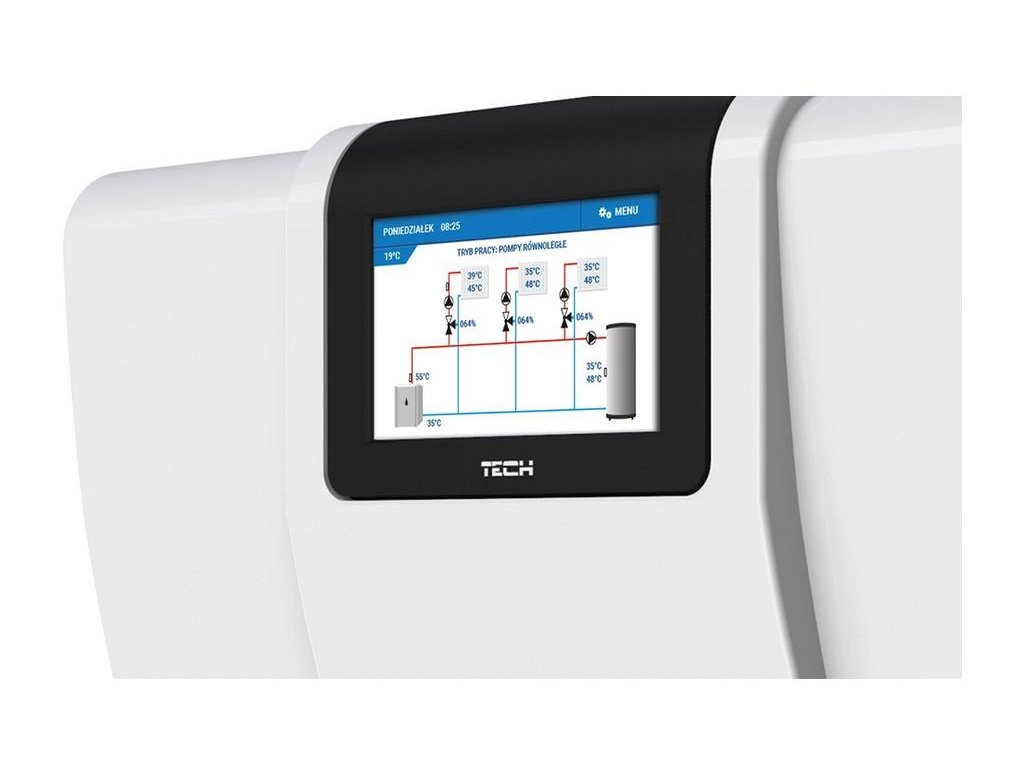

Regulátor i-3 Plus je multifunkčné zariadenie určené na ovládanie systémov ústredného vykurovania.

Princíp regulátora systému je založený na zmiešavaní privádzanej teplej cirkulujúcej vody s vodou, ktorá sa vracia z vykurovacieho okruhu, s cieľom nastaviť požadovanú teplotu a udržiavať ju stále na konštantnej úrovni.

Čerpadlo pripojené k okruhu každého ventilu pomáha rozvádzať vodu v systéme. Čerpadlo by malo byť nainštalované za zmiešavacím ventilom, zatiaľ čo snímač teploty by mal byť umiestnený za ventilom a za čerpadlom, aby sa čo najpresnejšie kontrolovala výstupná teplota ventilu.

Funkcie vykonávané ovládačom

• plynulá regulácia troch zmiešavacích ventilov
• možnosť ovládania parametrov vykurovacieho zariadenia vďaka komunikácii OpenTherm (kompatibilita do verzie 4.0)
• ovládanie čerpadla TÚV
• prevádzka solárneho tepelného systému
• riadenie solárneho čerpadla pomocou PWM signálu
• ochrana proti spätnej teplote
• počasie a týždenná kontrola
• dva výstupy 0-10V
• dva beznapäťové výstupy s možnosťou konfigurácie
• dva konfigurovateľné napäťové výstupy
• riadenie kaskády 4 kotlov (dvojstavové signály)
• spolupráca s tromi dvojstavovými izbovými regulátormi
• spolupráca s tromi izbovými ovládačmi s komunikáciou RI-1
• spolupráca s izbovými regulátormi s komunikáciou RS
• možnosť pripojenia modulu ST-505 alebo WIFI RS - Správa cez eModul
• možnosť ovládania ďalších dvoch ventilov pomocou ďalších modulov i-1m alebo i-1
• možnosť aktualizácie softvéru cez port USB

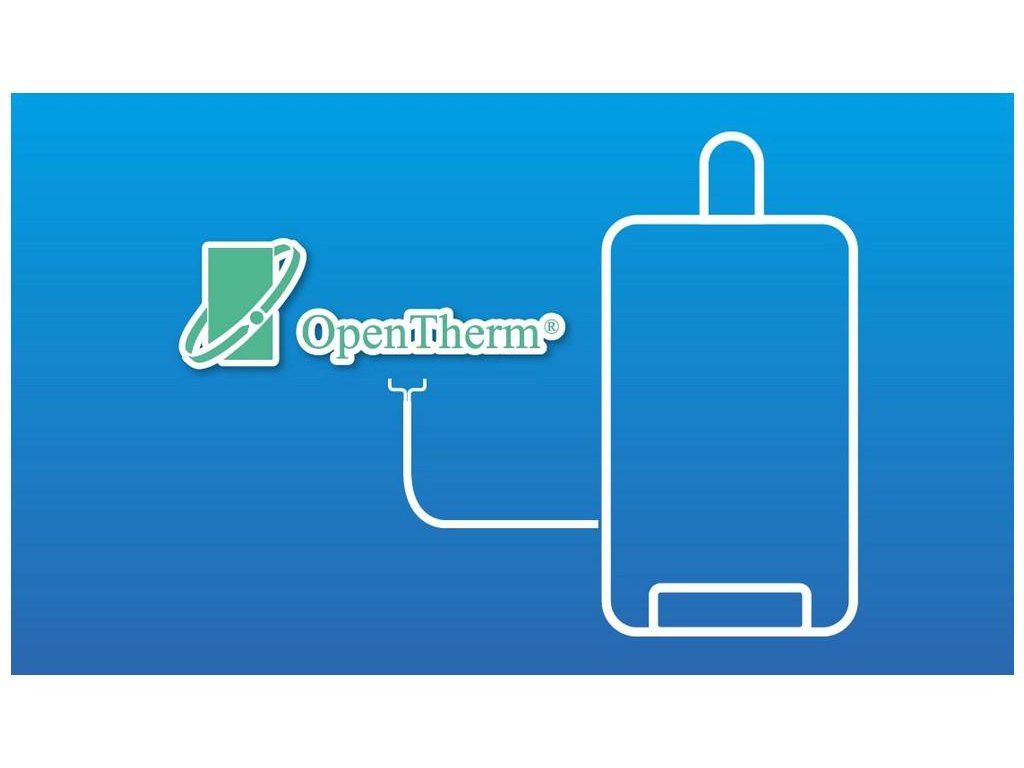

OpenTherm

Ovládači-3 PLUS je vybavený komunikačným rozhranímOpenTherm. Prostredníctvom tejto komunikácie môže regulátor meniť nastavenú teplotu vykurovacieho zariadenia, meniť teplotu TÚV, odčítať aktuálne prevádzkové parametre alebo signalizovať alarmy.

Riadiaca jednotka pracuje v štandardnom režimeOpenTherm+ ver. 4.0.
