Podrobný popis

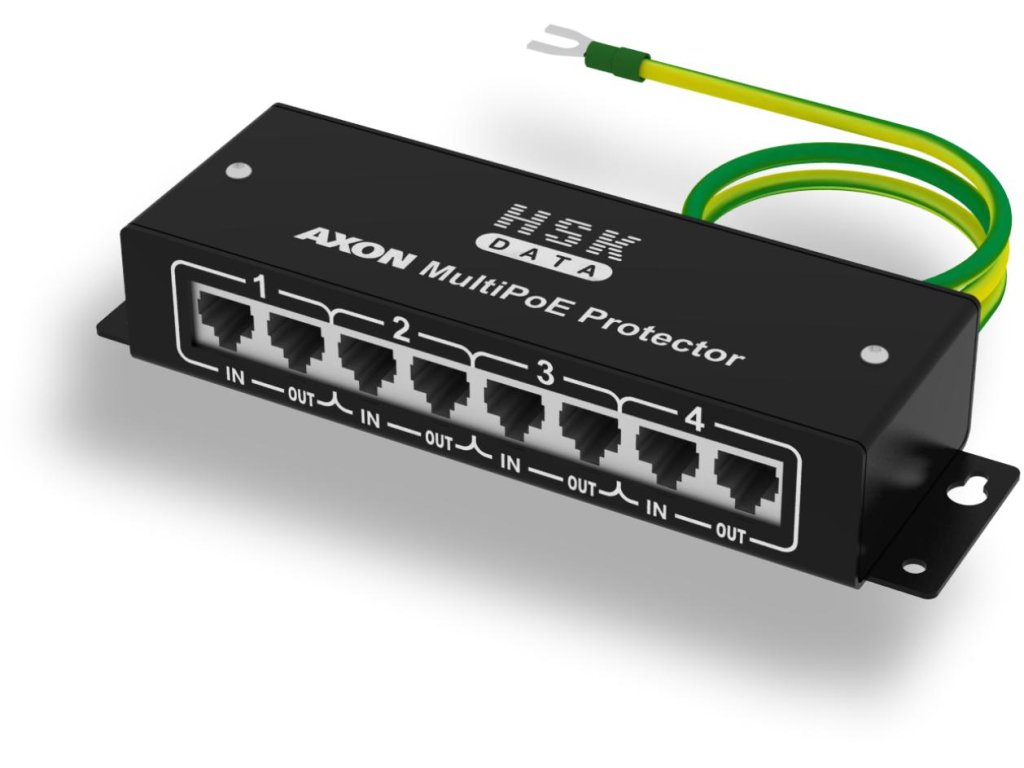

Prepäťová ochrana AXON PoE MultiNET
Kľúčové vlastnosti
Rodina ochranných zariadení AXON PoE MultiNET Protector je navrhnutá tak, aby poskytovala ochranu proti prepätiu pri prenose dát v 10/100 Mbps ethernetových systémoch. Je určený najmä na ochranu modemov, smerovačov a opakovačov napájaných na diaľku technológiou PoE, t. j. prostredníctvom nepoužitých párov vodičov v prenosovom kábli. V závislosti od verzie má zariadenie 4 alebo 12 nezávislých kanálov, čím poskytuje ochranu pre signálové aj napájacie vedenia v jednej jednotke.
Zariadenie AXON PoE MultiNET Protector RACK obsahuje dve skupiny liniek pre každý kanál - dátové linky (linky 1-2, 3-6) a napájacie linky (linky 4+5, 7+8). Obe skupiny sú chránené zvodičom prepätia, ktorý odvádza prepäťovú energiu do zeme a chráni vodiče v každom páre liniek. Na zvýšenie zaťažiteľnosti výkonového obvodu je linka 4 skratovaná na linku 5 a linka 7 na linku 8.
Chrániče AXON PoE MultiNET sú k dispozícii v dvoch verziách, ktoré umožňujú prispôsobiť konfiguráciu individuálnym potrebám. Obe verzie majú kovový kryt, ktorý zaručuje vysokú odolnosť voči rôznym mechanickým faktorom a poskytuje tienenie pre celý ochranný obvod. Model AXON PoE MultiNET Protector RACK má kovový kryt vhodný na inštaláciu do 19-palcových rackových skríň.
Technické špecifikácie
| Signálna cesta - páry 1-2, 3-6 | |
| Menovité napätie UN | 5V |
| Maximálne napätie UC | 6V |
| Úroveň ochrany UPline | ≤40V - 1kV/µs, C3 |
| Úroveň ochrany UPlinia-uzemnenie | ≤600V - 1kV/µs, C3 |
| Menovitý vybíjací prúd iN-line | 20A - 10/1000µs, C3 |
| Menovitý vybíjací prúd iNline-earth. | 20A - 10/1000µs, C3 |
| Električková trať - trate 4, 5 a 7, 8 | |
| Menovité napätie UN | 50V |
| Maximálne napätie UC | 56V |
| Menovitý prúd IN | 400 mA |
| Úroveň ochrany UPline | ≤95V - 1kV/µs, C3 |
| Úroveň ochrany UPlinia-uzemnenie | ≤1000V - 1,2/50µs, C2 |
| Menovitý vybíjací prúd iN-line | 10A - 10/1000µs, C3 |
| Menovitý vybíjací prúd iNline-earth. | 2kA - 8/20µs, C2 |
| Normy | EN 61643-21 |
| Rozmery | 167x50x32mm + 0,5 m uzemňovacieho kábla |
| Puzdro / hmotnosť | kov, lakovaný / 0,4 kg |
| Počet kanálov / Typ zásuviek | 4 / RJ45 (8P8C) tienené |
Dodatočné parametre
| Hmotnosť: | 0.01 kg |
|---|---|
| EAN: | 5904743333201 |
