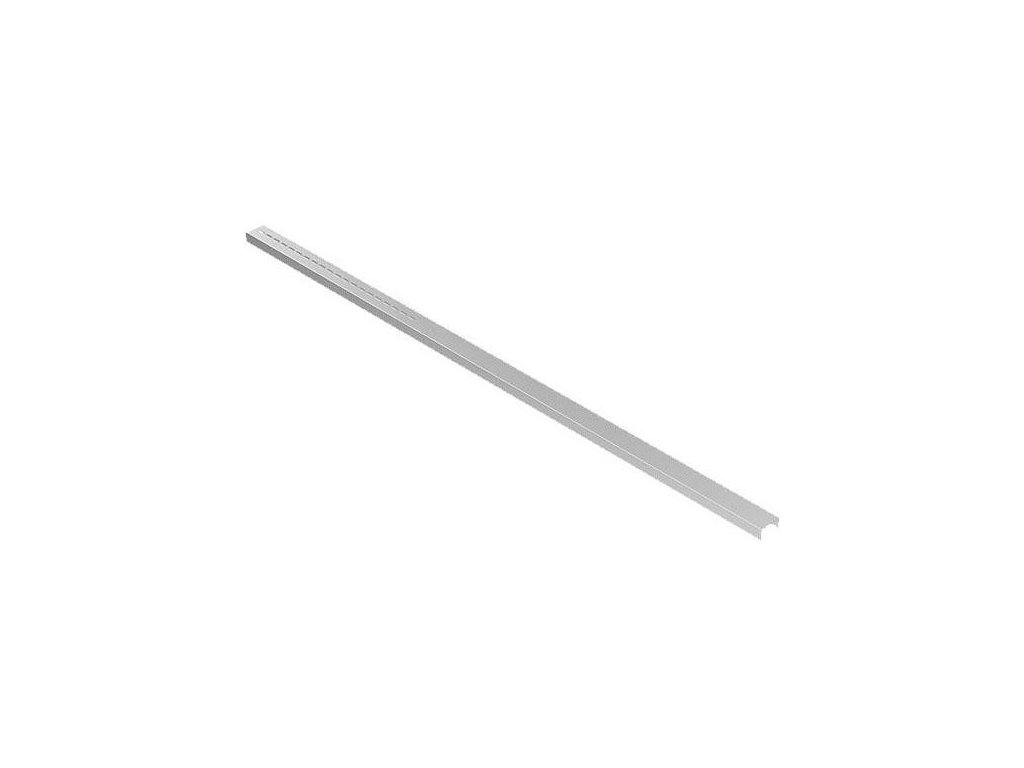

perforovaný montážny profil MAGNELIS (K-47-1-MAG) 50x100x3mm/2,8mb

50x100x3mm/2,8mb perforovaný montážny profil MAGNELIS (K-47-1-MAG)

Perforovaný montážny profil sa môže použiť ako súčasť pre stojan meniča a ochrannú skrinku.

Potom potrebujeme dva kusy ako nohy a dva priečne kanály s indexom M-47-2-MAG. Všetko sa dá priskrutkovať pomocou štyroch šesťhranných skrutiek M10 (K-28) a štyroch matíc (K-21). Je vhodné pridať štyri podložky, aby sa zabezpečilo správne rozloženie upínacích síl (K-51).

50x100x3mm/2,8mb perforovaný montážny profil MAGNELIS (K-47-1-MAG) - návod na montáž

Montáž konštrukcie sa začína vyznačením bodov na zemi, do ktorých sa hlavné podpery K-47-1 zatlčú do hĺbky minimálne 1300 mm . Uistite sa, že rám je správne umiestnený vzhľadom na prvky voľne stojacej konštrukcie a že je dodržaná správna vzdialenosť medzi hlavnými podperami (2000 mm +/-15 mm), ako je znázornené na výkrese. Je zakázané zasahovať priamo do zatĺkaného prvku - použite drevenú podložku.
