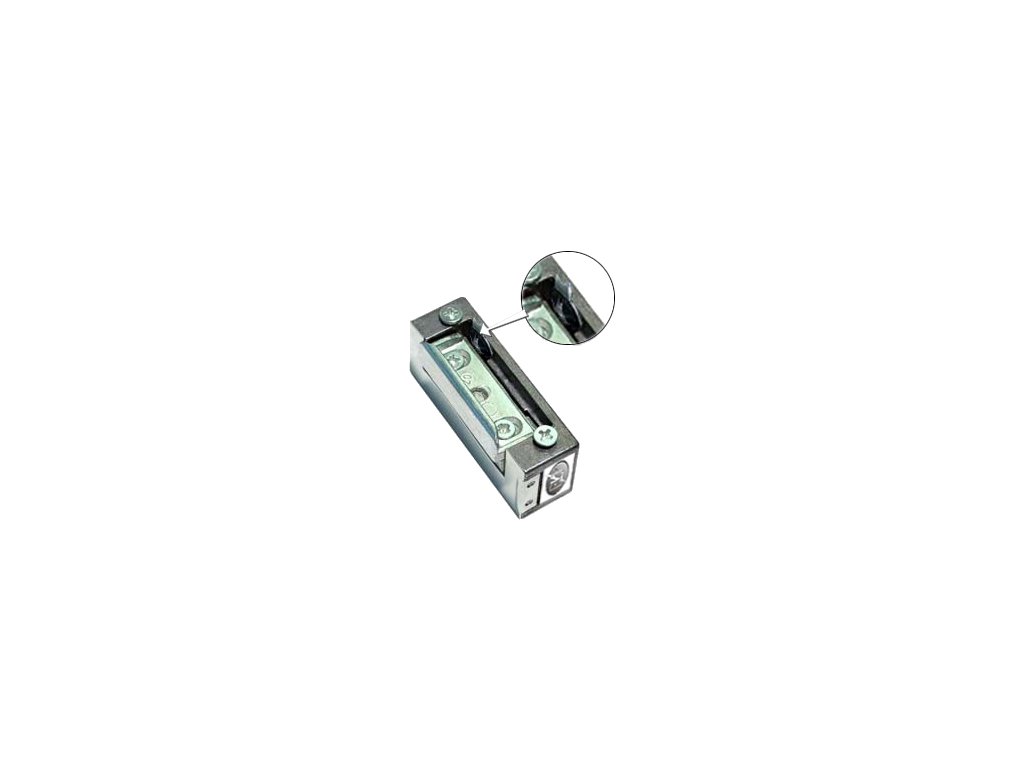

ELECTRA R4 ZÁVES SO ZÁMKOM SYMETRICKÝ

ELEKTRONIZÁTOR
R4 S BLOKOM
SYMETRICKÉ

POPIS

Západka R4 je určená na diaľkové otváranie ľavých a pravých a dvojkrídlových dverí a brán. Funguje buď so západkou, alebo so zámkom so závorou. Je určený na použitie tam, kde je možné použiť zásuvku 22x30x69 mm (pozri galériu). Výhodou západky sú jej malé rozmery, symetria, vďaka ktorej možno tento variant namontovať na ľavé aj pravé dvere, a väčšia istota fungovania aj v prípade krivého rámu alebo deformovaných dverí. Záchytku R4 možno namontovať so štandardnými rozetami R3 od spoločnosti Elektra Plus.

Vďaka symetrickému dizajnu a malým rozmerom je vhodný na použitie so systémami posuvných brán. Dverovú závoru R4 možno použiť s interkomovými systémami na všetkých typoch vchodových dverí. Je vyrobený z materiálov odolných voči korózii, takže ho možno inštalovať aj vonku, ale mal by byť chránený pred zaplavením, poveternostnými vplyvmi a farbou.

VERZIA HITCHERA

So západkou - prevádzka ako v základnej verzii s prídavnou funkciou uzamknutia západky - pohybom páčky západky sa dvere otvoria natrvalo, bez použitia elektrického impulzu. Po vrátení blokovacej páky do pôvodnej polohy funguje úderník rovnako ako v základnej verzii. Túto verziu možno použiť v priestoroch, kde sa vyžaduje dočasné odomknutie dverí, napr. v kanceláriách, prevádzkach služieb počas úradných hodín (verejné priestory). Po pracovnom čase môže byť štrajkujúci uzamknutý, v takom prípade sa prístup riadi prostredníctvom interkomového systému.

Činnosť závesu sa vyznačuje tichým bzučaním.

TECHNICKÉ ŠPECIFIKÁCIE

• vonkajšie rozmery puzdra : 21 x 29 x 67 mm
• hmotnosť : 0,16 kg
• prípustný tlak na dvere pri uvoľňovaní zámku : 30N (3 kG)
• prípustné zaťaženie dverí pôsobiace na závoru : 3000 N (300 kG)
• menovité napätie U : 10 ą 2V * 24 ą 2V **
• intenzita i AC 280-530mA DC 440-660mA
• prípustné trvanie nepretržitej prevádzky : 30 min.
• západka nastaviteľná v rozsahu 3 mm na prispôsobenie vôle

* umožňuje použitie zvonkového transformátora

** v špeciálnom predstavení
