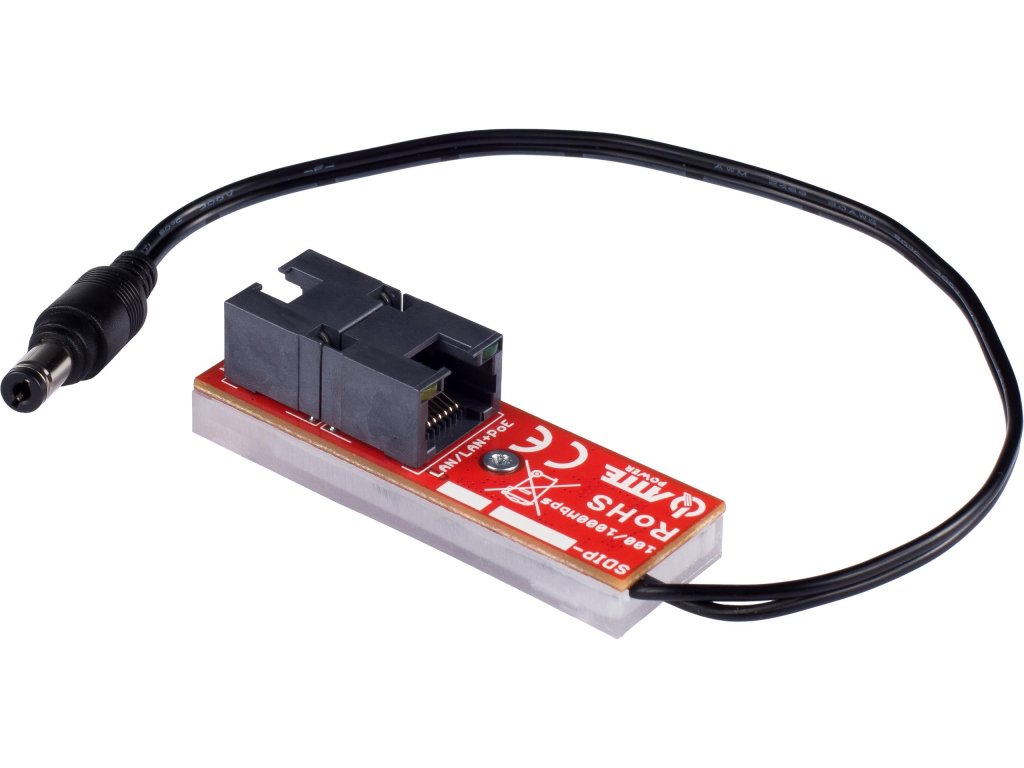

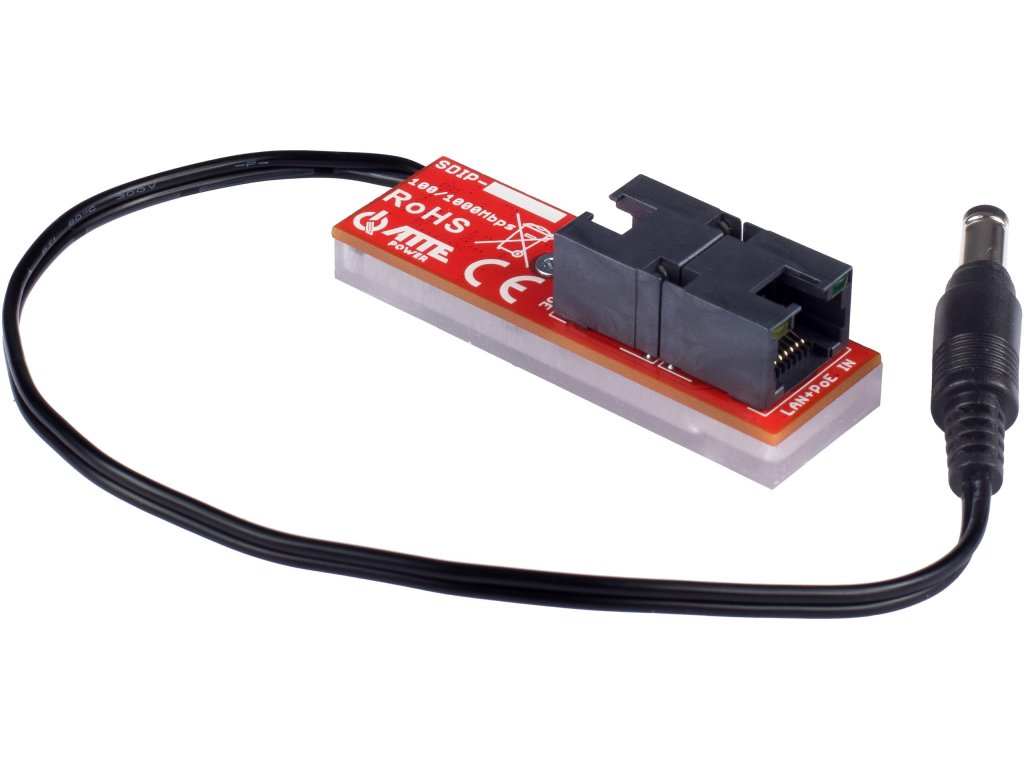

Adaptér PoE ATTE SDIP-12-124

Adaptér PoE ATTE SDIP-12-124

SDIP-12-124 je gigabitový adaptér PoE s konvertorom znižujúcim napätie. Zariadenie nám umožňuje napájať ďalšie zariadenia s menovitým napätím 12 V prostredníctvom PoE 802.3af pomocou jedného kábla UTP.

Zariadenie nesie napätie PoE (35...56 V), čo umožňuje súčasné napájanie zariadenia PoE a ďalšieho zariadenia napájaného 12 V, napr. kamery s prídavným infračerveným prísvitom alebo dverovej stanice s otváračom dverí.

To umožňuje dodávať napájacie napätie do oblastí, kde nie je k dispozícii žiadny iný zdroj energie.

SDIP-12-124 je rozdeľovač PoE plne kompatibilný s prepínačmi PoE pracujúcimi v súlade so štandardom 802.3af. Na výstupe RJ45 zariadeniemá pasívne napájanie PoE.

Kľúčové informácie

• možnosť súčasného napájania PoE a 12V cez jeden UTP kábel
• navrhnuté pre siete 10/100/1000 Mb/s
• kompatibilný s prepínačmi PoE 802.3af
• vysoká energetická účinnosť >90%
• kompatibilný s pasívnymi zdrojmi PoE 35-56 V
• malá veľkosť modulu
• optimalizované usporiadanie konektorov RJ45 na jednoduchú inštaláciu do rozvodných skríň

Signalizáciu prevádzkového stavu zabezpečujú LED diódy:

• LED diódy v konektoroch RJ45 - napájanie PoE na portoch
• LED DC - informácia o napätí 12 V na konektore DC

Celkový výkonový rozpočet portu PoE a výstupu DC zástrčky SDIP-12-124 je 12 W. V prípade vyšších požiadaviek je k dispozícii aj adaptér SDIP-20-AD0 (20 W) s vyšším výkonom, ktorý plní rovnakú funkciu.

Jednotka má stupeň krytia IP20, na zabezpečenie ochrany pred poveternostnými vplyvmi a kondenzáciou je potrebný vhodný kryt (minimálne IP44).

Jednotka má veľmi malé rozmery, ktoré umožňujú jej jednoduchú integráciu do malých skríň.

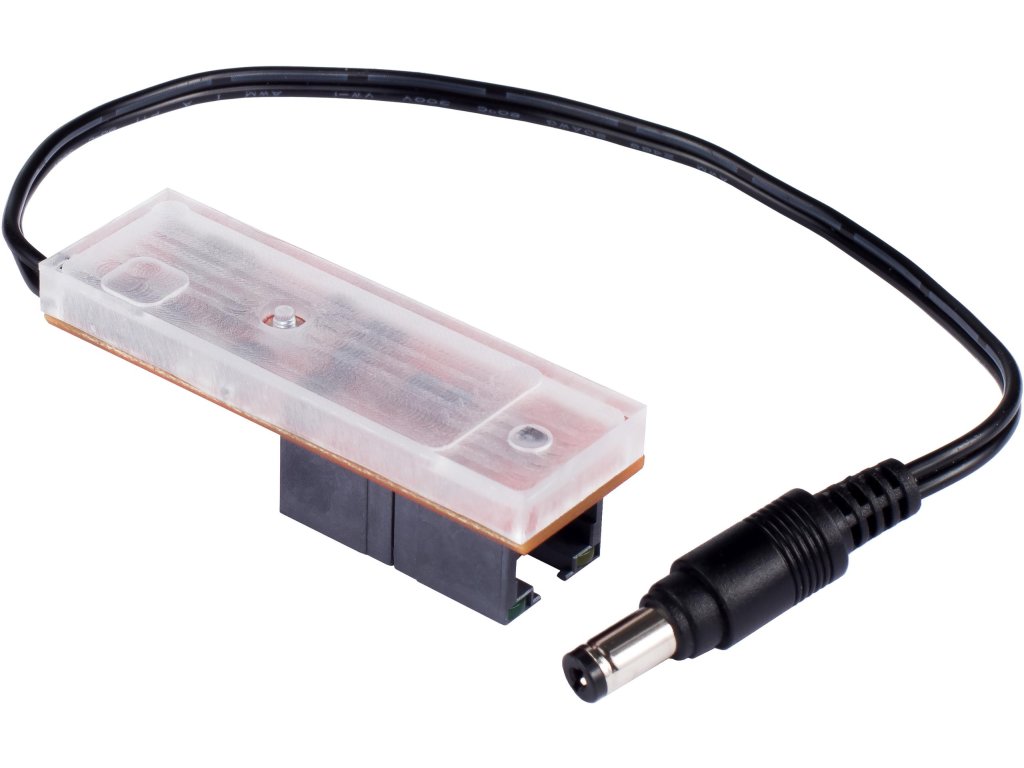

Adaptér má polykarbonátovú základňu, ktorá chráni elektroniku pred mechanickým poškodením.

Poznámky k inštalácii

• celkový výkon meniča je 12 W, ktorý sa používa na napájanie 12 V a napájanie PoE.
• sDIP-12-124 je nová verzia adaptéra ASDC-12-124-HS a môže sa používať namiesto neho.

Príklady aplikácií

Príklad použitia SDIP-12-124 na napájanie dverovej stanice a elektrického otvárania dverí pomocou jedného kábla UTP.

Príklad použitia SDIP-12-124 na napájanie kamery s prídavným IR prísvitom.
